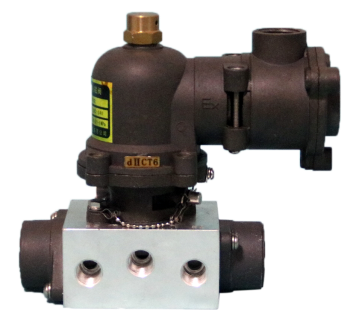

防爆型二位五通电磁阀技术指标符合国家标准GB.3836.1，爆炸性环境用防爆电气设备通用要求及GB3836.2，爆炸性环境用防爆电气设备隔爆型电气设备“d”的有关规定。该产品采用隔爆型结构，其防爆等级为dⅡBT4和dⅡCT6，并经过国家指定的防爆鉴定单位鉴定合格。

使用环境     环境温度不高于45摄氏度，相对湿度不大于85%。

电源变化     电源波动范围在-15%—+10%的情况下，正常工作。

工作介质     应洁净，无悬浮物。

最高换向频率 每秒8次。

该阀是利用电磁铁操作的阀杆式气动压差复位结构的二位五通电磁阀，图示为关闭状态，此时，进气口1N的进气压力推动小活塞，使进气口1N与工作口1相通，工作口2与排气口E2相通。当通电时，动铁芯被电磁铁吸起，打开先导阀，使进气压力推动大活塞，在大小活塞受压差作用下移动阀杆，使进气口1N与工作口2相通，工作口1与排气口E1相通，断电后，动铁芯恢复初始位置，先导阀关闭。

• 安装前首先吹扫管路，避免杂质隔损密封面。
• 安装时，首先确定常开常闭工作口，工作口1为常开工作口。工作口2为常闭工作口。
• 按阀体上标记号码水平安装，安装尺寸见附图。
• 使用时必须与技术规则相符。
• 防爆型电磁阀引线的连接与安装，必须严格遵守防爆的有关规定，电磁阀有内、外两处接地，必须同时安装，严禁省略。
