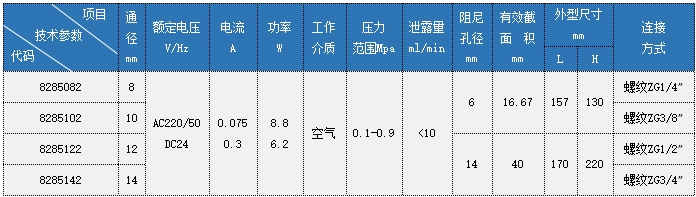

技术参数:

(注：通径最大可至25mm如需订货可来电咨询)

使用环境     环境温度不高于45摄氏度，相对湿度不大于85%。

电源变化     电源波动范围在-15%—+10%的情况下，正常工作。

工作介质     应洁净，无悬浮物。

最高换向频率 每秒8次。

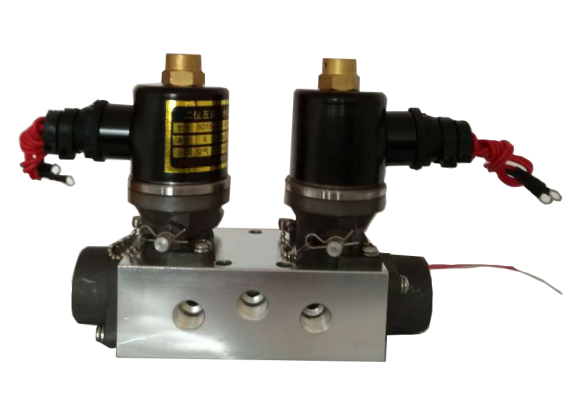

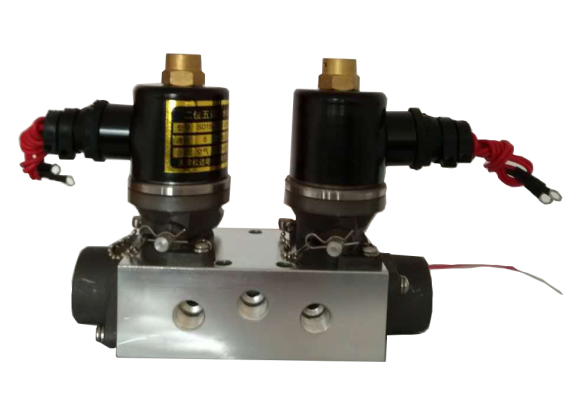

该阀是利用电磁铁操作的，阀杆式气动复位结构的二位五通双电控防水电磁阀，阀杆及活塞的活动部位采用国际先进的聚四氟乙烯包膜固化先进技术加工制成，具有在长期工作状态下，耐水、耐油，动作不失误的优点，可大大提高自控系统的灵敏度。

动作原理

电磁阀两个电磁铁处于断电位置，先导阀关闭，此时，电磁阀工作状态为静止，将A线圈通电后（通电后即可断电，该阀具有自保持功能）动铁芯被电磁铁吸起，开启先导阀，使进气压力推动同方向活塞，活塞推移阀杆，使进气口1N与工作口1相通，工作口2和排气口E2相通，反之，A线圈断电，B线圈通电进气口1N与工作口2相通，工作口1与排气口E1相通。

• 安装前首先吹扫管路，避免杂质隔损密封面。
• 按阀体上标记号码水平安装，安装尺寸见附图。
• 使用时必须与技术规则相符。
• 使用一年或万次应检修一次。
