技术规则

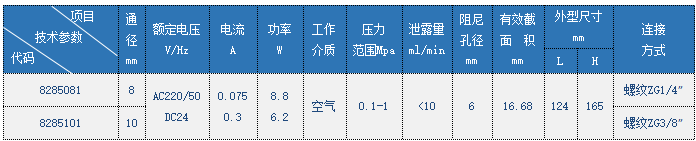

技术参数:

使用环境     环境温度不高于45摄氏度，相对湿度不大于85%。

电源变化     电源波动范围在-15%—+10%的情况下，正常工作。

工作介质     应洁净，无悬浮物。

最高换向频率 每秒8次。

该阀是利用电磁铁操作的阀杆式气动压差复位结构的二位五通双线圈电磁阀，阀杆及大小活塞活动部位采用国际先进的聚四氟乙烯等离子喷涂包膜固化先进技术加工制成，具有在长期工作状态下，耐水、耐油，动作不失误的优点，可大大提高自控系统的灵敏度。

电磁阀采用双线圈自保持灌封结构，当线圈通电后即可断电，当下线圈通电后，此时，进气口的进气压力推动小活塞，使进气口与工作口1相通，工作口2与排气口E2相通，当上线圈通电后，动铁芯被电磁铁吸起，打开先导阀，使用进气口压力推动大活塞，在大小活塞受压差的作用下，移动阀杆，使进气口与工作口2相通，线圈通电后退即可断电，并对线圈的温升也可忽略不计、手动阀主要用在电源故障或局部调试时使用，将手柄拉出和推入，可使进气口与工作口1、和工作口2，相互换向。

• 电磁阀水平安装。
• 使用时必须与技术规则相符。
• 接线方式：黑线与白色电线为下线圈，
• 控制工作口1，黑线与红色电线为上线圈，
• 控制工作口2
• 使用一年或万次应检修一次。
