产品简介：DL........系列定时自动电磁阀的功能是设定管路开启时间，及排放时间的自动化阀门。用以实现管路的自动化控制

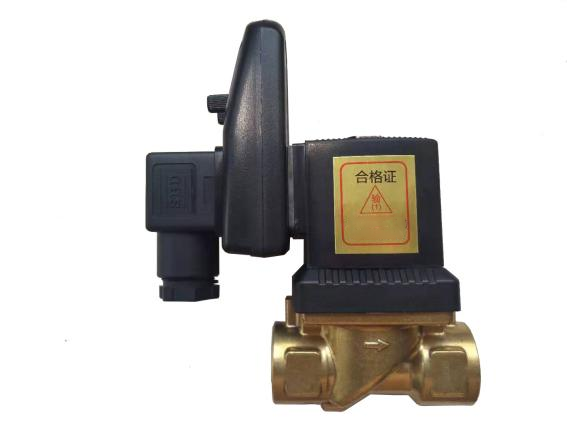

产品结构：自动定时电磁阀由电磁阀，定时器和接线盒组成

安装使用

      设定时间：用右端旋钮设定间隔时间，用左端旋钮设定排放时间，将排放时间设为2秒，间隔时间设定为20分钟，再按需要进行调整。

安装之前应注意以下几点：

• 安装前，应首先清除压缩空气系统中的污垢、铜屑、铁锈等。建议在全
• 压下将系统排空3—5分钟，再安装电磁阀。
• 安装方向和阀体上箭头方向一致。
• 供电电压应与电磁阀电压相符，切勿按错电源。
• 定进器上TEST薄膜开关是手动测试按钮，每按动一次，电磁阀排放一次。此按钮在日常工作中用于随时检查空工况。
• 定时器的两只旋钮是调整排放和间隔时间的，用户应根据气候及工况进行适时调整。
• 电磁阀接线盒上的小螺钉除了有连接作用外，更有紧压密封垫的作用，防止水进入定时器和线圈内，因此务必拧紧。否则密封垫起不到防水作用，会造成线圈和定时器的烧毁。接线头的锁紧螺母同样起防水功能，务必拧紧。电子排水自带塑料透明防水罩，防水性能更加好。

间隔时间                       0.5分-45分钟  可调

排放时间                       0.5秒-10秒  可调

手动测试按钮                   有

电源电压                       交直流24v-220v-380v±10%

消耗电流                       最大值4mA

环境温度                       -40℃到+50℃

防护等级                       IP65  NEM44

壳体材料                       阻燃ABS塑料

电气连接                       DIN 43650A  IOS 4400/6952

指示灯                         绿灯指示开阀 红灯指示关阀

进/出接口                      G 1/2″ 内螺纹

介质压力                       0.03-3mPa

环境温度                       0-45℃

阀体材料                       锻造黄铜
防护等级                       IP65
