产品综述

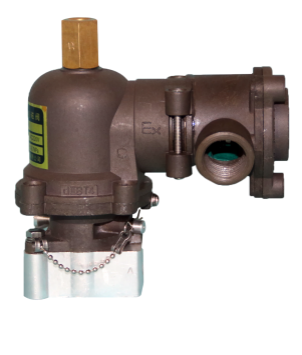

防爆型二位三通防爆电磁阀技术指标符合国家标准GB.3836.1，爆炸性环境用防爆电气设备通用要求及GB3836.2，爆炸性环境用防爆电气设备隔爆型电气设备“d”的有关规定。该产品采用隔爆型结构，其防爆等级为dⅡBT4和dⅡCT6，并经过国家指定的防爆鉴定单位鉴定检验合格。

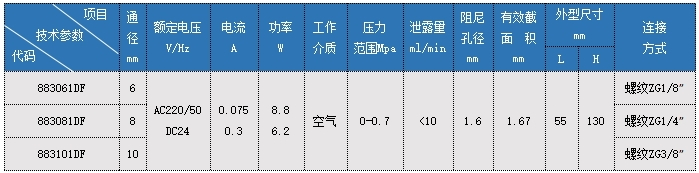

技术参数：

使用环境     环境温度不高于45摄氏度，相对湿度不大于85%。

电源变化     电源波动范围在-15%—+10%的情况下，正常工作。

工作介质     应洁净，无悬浮物。

最高换向频率   每秒16次

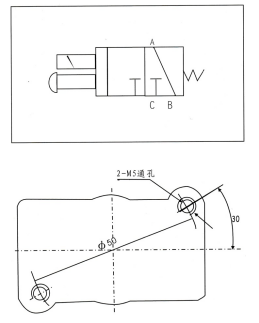

该阀是利用电磁铁操作的直动式弹簧复位结构三通防爆电磁阀，一般为常闭式使用。图示为关闭状态，此时，进气口C断路，工作口A与排气口B相通。当通电时，动铁芯被电磁铁吸起，进气口C与工作口A相通，排气口B断路。断电后，由于动铁芯弹簧的压力恢复到初始位置，进气口C断路。

安装前首先吹扫管路，避免杂质隔损密封面。

安装时首先确定使用方法，如常闭式，C为进气口，A为工作口，B为排气口，如常开式；B为进气口，A为工作口，C为排气口，如切换式；A为进气口，B为工作口1，（常开），C为工作口2（常闭）。

按阀体上标记号码水平安装，安装尺寸见附图。

使用时必须与技术规则相符。

电磁阀引线的连接与安装，必须严格遵守防爆的有关规定，电磁阀有内、外两处接地，必须同时安装，严禁省略。
